PCB蚀刻液回收：离子交换与结晶再利用协同技术体系

一、行业背景与蚀刻液特性

全球PCB年产量突破50亿平方米，蚀刻工序产生大量含铜废液：

高铜浓度：Cu²⁺ 80 - 150g/L（超电镀级标准10 - 20倍）

强酸性：pH 1 - 2（硫酸与盐酸混合体系）

复杂组分：含Cl⁻（150 - 300g/L）、H⁺（50 - 100g/L）

重金属杂质：Fe³⁺<0.5g/L、Ni²⁺<0.1g/L

热稳定性：50 - 80℃工艺温度

传统处理技术瓶颈：

铜回收率低（置换法<80%）

废液排放量大（30 - 50%未处理）

再生液质量差（Cu²⁺浓度<20g/L）

腐蚀设备严重（酸雾损失>10%）

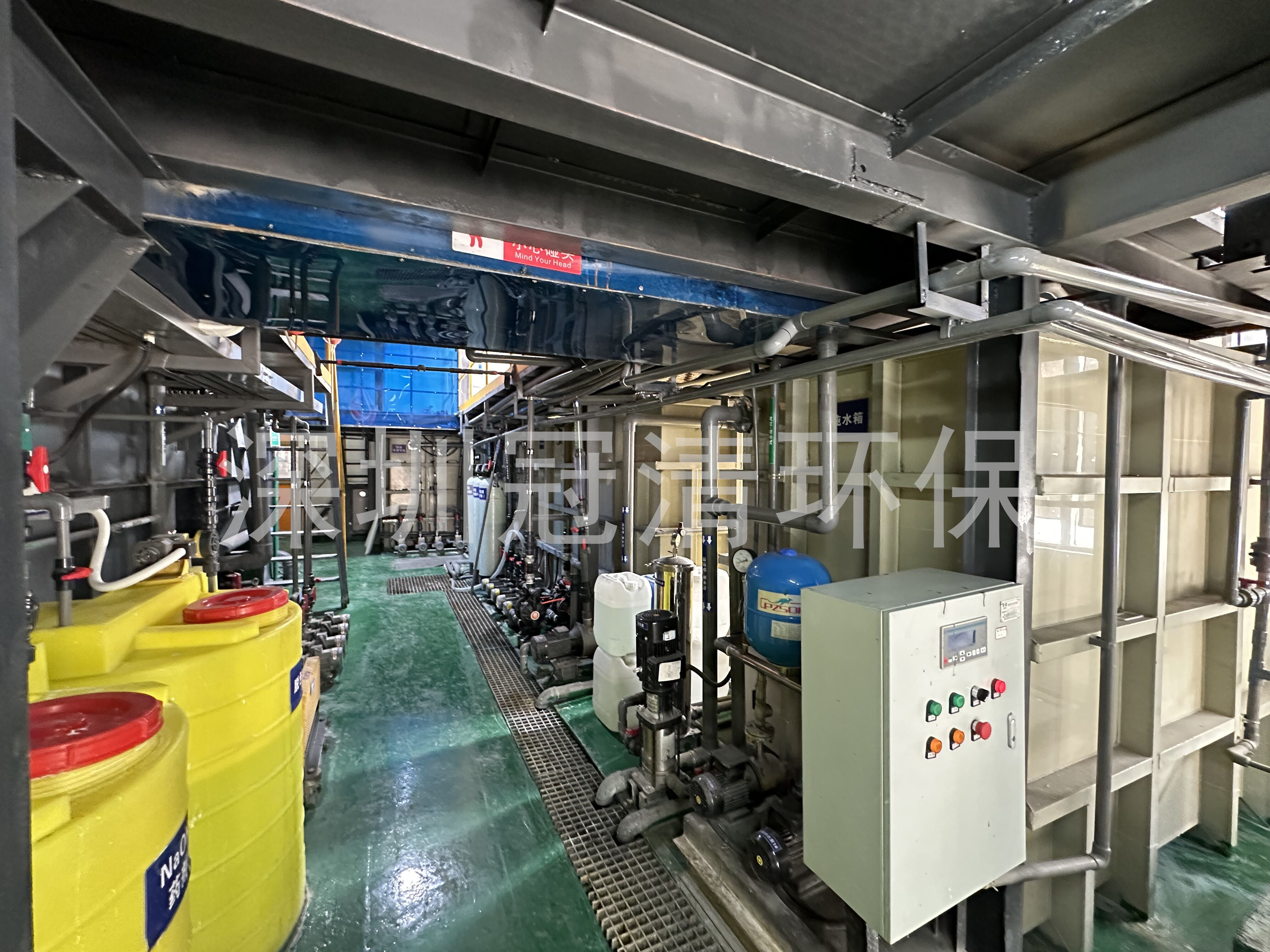

二、离子交换与结晶再利用协同技术

（一）高效离子交换系统

构建"梯度吸附 - 分步洗脱 - 树脂再生"工艺链：

特种树脂开发：

大孔磺酸型树脂（D001 - II，比表面积≥500m²/g）

季铵盐型阴树脂（201×7，交换容量≥4.5mmol/g）

树脂粒径0.3 - 0.8mm（阻力<0.1MPa/m）

三级吸附工艺：

预处理柱（去除Fe³⁺、Ni²⁺等杂质）

主吸附柱（Cu²⁺选择性吸附，容量≥30g/L）

抛光柱（深度净化，重金属残留<0.01ppm）

智能洗脱控制：

梯度盐酸洗脱（1 - 5mol/L，分段收集）

电导率反馈调节（精度±0.1mS/cm）

洗脱液Cu²⁺浓度≥120g/L（传统<60g/L）

在沪士电子某生产线：

铜回收率从传统80%提升至98%

树脂工作寿命延长至500周期（传统300周期）

酸雾排放量减少70%（从10kg/h降至3kg/h）

（二）结晶再利用技术

开发"多级蒸发 - 定向结晶 - 产物纯化"集成工艺：

多级蒸发：

机械蒸汽再压缩（MVR）蒸发器（热效率≥85%）

三级浓缩（从15%浓缩至60% H₂SO₄）

蒸汽消耗≤1.5t/t H₂SO₄（传统2.5 - 3t）

定向结晶：

冷却结晶（控制温度5 - 15℃）

晶种法（添加CuSO₄·5H₂O晶种）

产品纯度≥99.5%（符合GB/T 23175 - 2008）

母液处理：

离子交换回收残余铜

膜分离浓缩（纳滤+反渗透）

回用率≥85%

在崇达技术某工厂：

硫酸铜结晶纯度≥99.8%（电子级标准）

每吨蚀刻液回收铜≥120kg

母液回用减少新酸消耗30%

（三）系统协同优化

建立"离子交换 - 结晶 - 能源回收"闭环体系：

热能梯级利用：

蒸发冷凝水预热进水（节能15%）

余热锅炉回收高温废气（产蒸汽≥0.5t/h）

物料平衡控制：

在线成分分析（ICP - OES实时监测）

动态调节洗脱剂用量（误差<±1%）

数字化管理平台：

生产数据追溯（每批次蚀刻液全生命周期记录）

智能预测维护（设备故障预警准确率≥95%）

在鹏鼎控股某生产基地：

综合能耗降低40%（年省300万元）

铜回收纯度提升至电子级（99.99%）

废水处理成本下降60%（年省200万元）

三、技术创新与工艺突破

（一）抗污染离子交换树脂

开发"表面改性 - 纳米涂层 - 复合结构"树脂：

纳米SiO₂涂层：

表面粗糙度<5nm（降低污染概率）

抗有机物吸附能力提升3倍

磁性纳米颗粒负载：

Fe₃O₄@SiO₂复合材料（回收率≥95%）

磁场辅助清洗（恢复通量≥98%）

功能基团优化：

引入磺酸/羧基双官能团（选择性系数≥100）

动态吸附容量≥40g Cu²⁺/L

在深南电路某研发中心：

树脂再生周期延长至800次（传统300次）

酸耗降低至0.5kg HCl/kg Cu（传统1 - 1.5kg）

抗污染能力提升5倍（COD<500mg>90%）

（二）智能结晶控制系统

开发"结晶动力学模型 - 实时反馈 - 自适应调节"系统：

结晶预测模型：

基于机器学习的过饱和度预测（误差<±5%）

动态调整降温速率（0.1 - 1℃/min）

在线监测网络：

红外光谱分析（实时监测晶体生长）

超声波粒度分布测量（精度±0.1μm）

自适应控制系统：

反馈调节搅拌转速（50 - 300rpm）

动态优化晶种添加量（误差<±0.5%）

在方正科技某智能工厂：

结晶产品合格率从85%提升至99.5%

能耗降低20%（年省100万元）

人工干预减少90%

四、典型工程案例解析

惠州方正科技（日处理500吨蚀刻液）：

工艺配置：

离子交换系统（200m³/h）

MVR蒸发装置（100m³/h）

数字化控制平台（全覆盖）

运行指标：

项目 传统工艺 本系统

铜回收率(%) 80 98

硫酸回用率(%) 50 85

综合成本(元/t) 200 80

经济效益：

年回收铜2400吨（价值1.2亿元）

减少酸采购量1.5万吨

综合效益超3000万元/年

五、技术发展趋势与挑战

当前研究重点：

✅ 新型抗污染离子交换膜开发

✅ 超临界结晶技术应用

✅ 数字孪生与AI实时优化控制

面临挑战：

高浓度混合酸体系适应性

晶体产品纯度一致性控制

系统全生命周期成本优化

六、实施路径与政策支持

企业分阶段部署策略：

基础改造期（0 - 1.5年）：

安装离子交换与结晶系统

建立在线监测网络

优化升级期（1.5 - 3年）：

集成智能控制与资源回收

开发工艺优化模型

智慧运营期（3年后）：

实现蚀刻液处理全自动化

达成资源回收最大化

政策支持方向：

将铜回收率纳入PCB企业环保考核

提供离子交换树脂研发补贴

建立蚀刻液处理技术标准

PCB蚀刻液回收技术正从"末端治理"向"资源循环 - 零排放"转型，该协同技术体系为电子制造行业绿色可持续发展提供了创新路径。
